APTOMAT

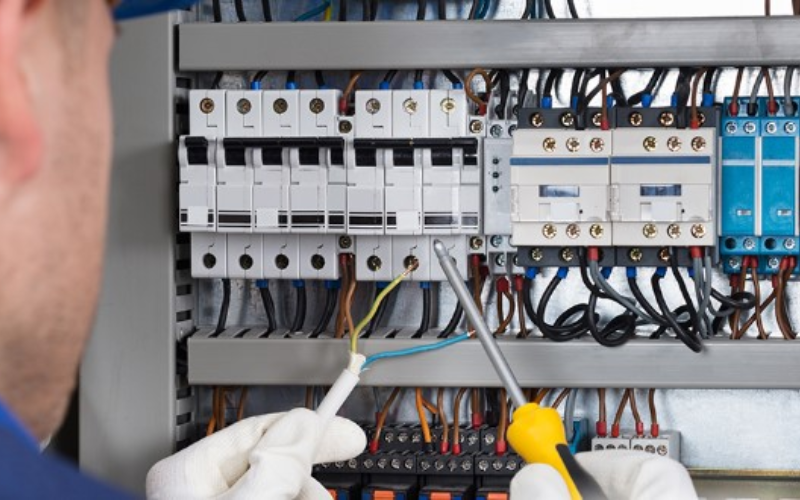

Aptomat ( Cầu dao) là thiết bị điện có nhiệm vụ bảo vệ các thiết bị và hệ thống điện trước các sự cố như quá tải, ngắn mạch, dòng rò hoặc sụt áp. Đây là thành phần không thể thiếu trong mọi hệ thống điện, từ dân dụng đến công nghiệp, giúp đảm bảo an toàn điện và ngăn ngừa nguy cơ cháy nổ.
1. Chức năng của Aptomat
Aptomat là một trong những giải pháp bảo vệ hiệu quả cho các hệ thống điện hiện đại, giúp duy trì hoạt động ổn định và an toàn cho người dùng.
- Bảo vệ quá tải điện: Aptomat có khả năng ngắt mạch tự động khi dòng điện vượt quá giới hạn định mức cho phép. Khi hệ thống điện chịu tải lớn hơn so với công suất cho phép, aptomat sẽ ngắt mạch nhằm bảo vệ thiết bị và dây dẫn khỏi bị cháy nổ hoặc hư hỏng.
- Bảo vệ ngắn mạch: Aptomat có thể phát hiện các sự cố ngắn mạch (khi hai dây dẫn chạm nhau hoặc mạch bị chập), dẫn đến dòng điện tăng đột ngột. Khi phát hiện dòng điện bất thường này, aptomat sẽ lập tức ngắt mạch để ngăn ngừa cháy nổ và hư hỏng hệ thống.
- Bảo vệ chống dòng rò (chống giật): Đối với các loại aptomat chống rò dòng (RCCB/RCD), chức năng này giúp phát hiện dòng điện rò ra bên ngoài mạch điện, chẳng hạn như khi dòng điện rò rỉ ra vỏ thiết bị, xuống đất hoặc ra môi trường. Điều này giúp bảo vệ người dùng khỏi nguy cơ bị điện giật.
- Bảo vệ ngắn áp hoặc quá áp: Một số aptomat có thể bảo vệ mạch điện trước tình trạng điện áp giảm hoặc tăng đột ngột, giúp duy trì sự ổn định của hệ thống điện và bảo vệ thiết bị khỏi bị hư hỏng do biến đổi điện áp.
- Đóng/ngắt mạch bằng tay: Ngoài chức năng tự động ngắt khi có sự cố, aptomat cũng cho phép người dùng đóng hoặc ngắt mạch bằng tay, hỗ trợ việc bảo trì, sửa chữa hệ thống điện dễ dàng và an toàn.
- Bảo vệ động cơ và thiết bị điện: Aptomat có khả năng bảo vệ các động cơ hoặc thiết bị điện quan trọng trước những sự cố điện như quá tải hay ngắn mạch, giúp tăng tuổi thọ và giảm thiểu hư hại.
- Bảo vệ liên tục và tái khởi động: Sau khi sự cố được khắc phục, aptomat có thể dễ dàng được reset để tái khởi động mà không cần phải thay thế, đảm bảo sự liên tục trong quá trình vận hành hệ thống điện.

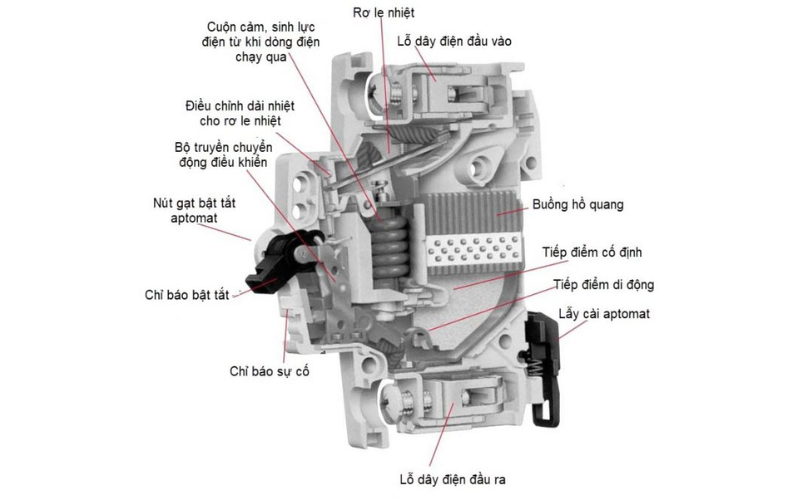

2. Cấu tạo Aptomat
Cấu tạo của Aptomat khá phức tạp và được thiết kế với nhiều thành phần cơ khí và điện tử để đảm bảo hoạt động an toàn và hiệu quả. Dưới đây là các bộ phận chính của aptomat:
- Tiếp điểm là bộ phận chịu trách nhiệm đóng/ngắt mạch điện khi aptomat hoạt động Bao gồm
- Tiếp điểm chính: Dùng để đóng/ngắt mạch chính của hệ thống điện.
- Tiếp điểm phụ: Được dùng trong các ứng dụng đặc biệt như báo hiệu, tự động hóa.
Khi mạch điện bị ngắt do quá tải hoặc ngắn mạch, các tiếp điểm tách rời và ngắt dòng điện.
- Cơ cấu dập hồ quang: Khi aptomat ngắt mạch trong tình huống có dòng điện lớn (như ngắn mạch), hiện tượng hồ quang điện xuất hiện. Bộ phận dập hồ quang giúp dập tắt hồ quang nhanh chóng, ngăn không cho hồ quang lan rộng gây hư hỏng hoặc nguy hiểm. Bộ phận này thường được cấu tạo từ các tấm thép xếp lớp hoặc vật liệu cách điện chịu nhiệt
- Truyền động cắt: là bộ phận điều khiển đóng ngắt dòng điện trong mạch. Nó bao gồm tay gạt hoặc cơ điện, cho phép người dùng có thể điều khiển bằng tay hoặc tự động khi phát hiện sự cố. Khi tay gạt ở vị trí "ON", dòng điện được cho phép đi qua aptomat, còn khi ở vị trí "OFF", aptomat ngắt mạch.
- Móc bảo vệ: Móc bảo vệ có thể là rơ le điện từ hoặc rơ le nhiệt, sẽ hoạt động khi mạch điện có dấu hiệu quá tải hay ngắn mạch, sụt áp giúp Aptomat tự động cắt điện tránh xảy ra sự cố
3. Nguyên lý hoạt động của Aptomat
3.1 Nguyên lý bảo vệ quá tải
Aptomat bảo vệ quá tải bằng cách sử dụng một thanh lưỡng kim. Khi dòng điện đi qua aptomat, nếu dòng điện lớn hơn mức định mức, nhiệt độ của thanh lưỡng kim sẽ tăng lên và uốn cong do sự giãn nở nhiệt. Khi độ cong của thanh lưỡng kim đạt tới một mức nhất định, nó sẽ kích hoạt cơ chế ngắt mạch, làm ngắt tiếp điểm, từ đó ngắt nguồn điện cung cấp cho hệ thống, giúp bảo vệ thiết bị.
Trường hợp quá tải là hiện tượng dòng điện vượt quá giới hạn cho phép nhưng không xảy ra tức thời mà diễn ra trong một khoảng thời gian dài. Vì vậy, thanh lưỡng kim sẽ không tác động ngay lập tức mà chỉ uốn cong sau một thời gian tải quá mức.
3.2 Nguyên lý bảo vệ ngắn mạch
Aptomat bảo vệ ngắn mạch thông qua một cuộn dây điện từ (solenoid). Khi xảy ra ngắn mạch, dòng điện tăng đột ngột trong mạch. Dòng điện lớn này sẽ tạo ra một từ trường mạnh trong cuộn dây điện từ, từ đó sinh ra lực hút làm chuyển động một lõi sắt, kích hoạt cơ chế ngắt mạch.
Ngắn mạch là tình huống dòng điện tăng cao đột ngột do sự tiếp xúc trực tiếp giữa dây pha và dây trung tính hoặc các pha với nhau. Do đó Aptomat sẽ phản ứng nhanh, gần như ngay lập tức ngắt mạch để bảo vệ thiết bị và hệ thống điện khỏi hư hỏng hoặc cháy nổ.
3.3 Nguyên lý bảo vệ dòng rò (chống giật)
Đối với các Aptomat chống dòng rò (RCCB/RCD), nguyên lý hoạt động dựa trên việc so sánh dòng điện giữa dây pha và dây trung tính. Trong mạch điện lý tưởng, dòng điện đi qua dây pha và dây trung tính phải bằng nhau. Tuy nhiên, khi có dòng rò (dòng điện bị rò rỉ ra ngoài mạch, ví dụ qua vỏ thiết bị hoặc qua cơ thể người), dòng điện giữa hai dây này sẽ có sự chênh lệch.
Khi sự chênh lệch này vượt quá giá trị ngưỡng an toàn, aptomat chống rò sẽ phát hiện sự bất thường và ngắt mạch ngay lập tức để ngăn ngừa nguy cơ điện giật cho người dùng.

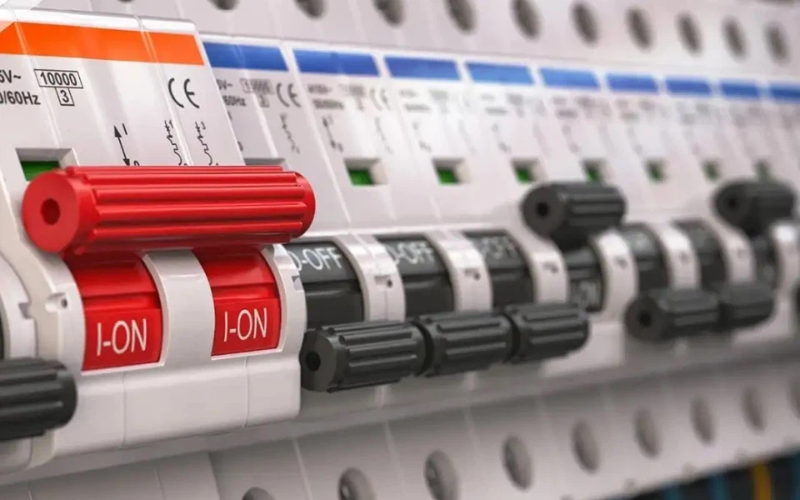

4. Phân loại Aptomat
4.1 Phân loại theo loại bảo vệ
- MCB - Aptomat tép: Loại aptomat nhỏ, thường được sử dụng trong các hệ thống điện dân dụng và công nghiệp nhẹ. Dòng điện định mức thường dưới 100A. MCB bảo vệ mạch trước quá tải và ngắn mạch.
- MCCB - Aptomat khối: Được sử dụng cho các hệ thống điện công nghiệp với dòng điện định mức lớn hơn MCB (lên đến 1000A hoặc hơn). MCCB có khả năng bảo vệ tốt trước cả quá tải và ngắn mạch.
- RCCB/RCD - Aptomat chống dòng rò: Loại aptomat chống dòng rò, dùng để bảo vệ con người khỏi nguy cơ bị điện giật. RCCB ngắt mạch khi phát hiện dòng rò ra môi trường hoặc cơ thể người.
- Hãng sản xuất: Schneider
- Dòng sản phẩm: Easy 9
- RCBO - Aptomat chống rò tích hợp quá tải: Đây là loại kết hợp giữa RCCB và MCB, có khả năng bảo vệ cả dòng rò lẫn quá tải và ngắn mạch.
- ELCB - Aptomat chống rò đất: Loại này bảo vệ chống lại dòng điện rò xuống đất, giúp ngăn chặn các sự cố điện nguy hiểm.
4.2 Phân loại theo dòng điện định mức
- Aptomat hạ thế : Được sử dụng trong các hệ thống điện có điện áp dưới 1kV, phổ biến trong các ứng dụng dân dụng và công nghiệp nhẹ.
- Aptomat trung thế : Sử dụng cho các hệ thống điện có điện áp từ 1kV đến 72kV, thường thấy trong các trạm biến áp hoặc hệ thống phân phối công nghiệp.
- Aptomat cao thế: Dùng trong các hệ thống điện có điện áp từ 72kV trở lên, thường được ứng dụng trong lưới điện truyền tải quốc gia hoặc nhà máy phát điện.
4.3 Phân loại theo số pha
- Aptomat 1 pha: Sử dụng trong các hệ thống điện 1 pha, thường được ứng dụng trong hộ gia đình và các mạch điện đơn giản.
- Aptomat 3 pha: Sử dụng trong các hệ thống điện 3 pha, thường gặp trong công nghiệp và các tòa nhà lớn.

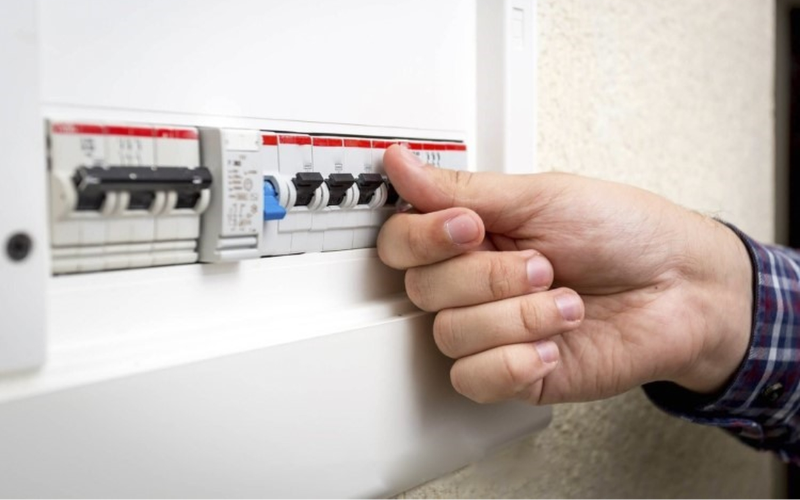

5. Nguyên nhân tình trạng Aptomat bị nhảy
Khi Aptomat bị nhảy (ngắt mạch) là dấu hiệu của các vấn đề trong hệ thống điện, thường xuất phát từ các nguyên nhân sau:
- Quá tải điện
Quá tải xảy ra khi có quá nhiều thiết bị tiêu thụ điện được kết nối vào cùng một mạch, khiến dòng điện vượt quá mức định mức của aptomat. Khi dòng điện vượt quá giới hạn an toàn, aptomat sẽ tự động ngắt để bảo vệ thiết bị và hệ thống điện.
Ví dụ: Nhiều thiết bị tiêu thụ điện cao như máy điều hòa, bếp điện, và lò vi sóng được cắm chung vào một ổ cắm hoặc mạch điện sẽ dẫn đến tình trạng quá tải.
- Ngắn mạch
Ngắn mạch là hiện tượng khi dây pha và dây trung tính tiếp xúc trực tiếp với nhau hoặc khi dây dẫn bị hỏng, dẫn đến dòng điện tăng đột ngột. Khi dòng điện này vượt quá giới hạn an toàn, aptomat sẽ ngắt mạch ngay lập tức.
Ví dụ: Dây điện bị cũ, bong tróc hoặc cắm sai thiết bị có thể gây ra tình trạng ngắn mạch, dẫn đến aptomat nhảy.
- Dòng rò (rò rỉ điện)
Dòng rò xảy ra khi có sự rò rỉ dòng điện ra khỏi mạch, chẳng hạn dòng điện bị rò rỉ qua vỏ thiết bị, ra môi trường hoặc tiếp xúc với người. Aptomat chống dòng rò (RCCB/RCD) sẽ tự động ngắt khi phát hiện dòng rò vượt quá giới hạn an toàn.
Ví dụ: Thiết bị điện bị hỏng cách điện, hoặc môi trường ẩm ướt làm dòng điện rò rỉ ra ngoài.
- Chập điện thiết bị
Khi các thiết bị điện bị hư hỏng, chập bên trong hoặc có sự cố về dây dẫn, dòng điện có thể tăng đột ngột hoặc tạo ra dòng rò. Điều này khiến aptomat nhảy để bảo vệ hệ thống.
Ví dụ: Các thiết bị cũ như quạt điện, máy giặt có thể bị chập, gây ra dòng điện bất thường và khiến aptomat ngắt.
- Aptomat bị hỏng hoặc quá tải do tuổi thọ
Khi aptomat bị sử dụng lâu ngày hoặc hoạt động quá công suất, nó có thể bị suy giảm hiệu quả. Aptomat có thể nhảy ngay cả khi dòng điện vẫn trong mức bình thường.
Ví dụ: Aptomat cũ, kém chất lượng hoặc không phù hợp với công suất hệ thống điện có thể tự nhảy do quá tải hoặc mất khả năng bảo vệ chính xác.
Ngoài ra, cũng còn một vài nguyên nhân khác do môi trường ảnh hưởng, do sự cố điện bất thường hay sử dụng Aptomat không phù hợp.
